Koncepce


Přidej se

Lákají Tě nové zkušenosti, práce v týmu na společném cíli, nové kontakty, nebo máš prostě rád motorsport?
Konstruktér/kaPersonální manažerkaWebmaster/kaMarketingový/á specialista/kaTechnický/á nákupčíHosteskaPR manažer/ka

Auto

Naše auto se jmenuje SATURN 6 a je to nejrychleljší a nejspolehlivější česká nováčkovská formule Student/SAE. Je první auto postavené studentským týmem Rebels Racing na TF ČZU v Praze. A od srpna 2012 také ta úplně nejvýkonnější česká formule Student/SAE.

"Je to setsakramentsky malý krok pro lidstvo, ale OBROVSKÝ SKOK pro NÁS!", tým Rebels Racing o projektu SATURN 6

Základní parametry

Max. rychlost: 146 km/h (6. rychl. st.)

Motor: Honda CB600f Hornet 2007 a plně programovatelná řídicí jednotka IGNITECH

Max. výkon: 93 PS (koňských sil), 69,3 kW při 11400 ot.min-1 (měřeno na válcovém dynamometru)

Max. kroutící moment: 63 Nm při 9800 ot.min-1 (měřeno na válcovém dynamometru)

Hmotnost: 262 kg (bez jezdce, formule připravena k jízdě s plnou nádrží)

Rozložení hmotnosti přední/zadní náprava: 50% / 50% (s 70kg jezdcem)

Rám: prostorový trubkový z oceli ČSN 11 523

Zavěšení: nezávislé všech kol, nestejně dlouhá ramena vpředu i vzadu

Kola a pneumatiky: OZ Racing 13x7 ET22 a Hoosier 20x7-13 R25A

Odpružení: vpředu pull rod, vzadu push rod, plynokapalinové plně nastavitelné tlumiče Öhlins

Hnací ústrojí: samosvorný diferenciál, sekundární převod řetězem, sekvenční převodovka (integrovaná v motoru, 6 stupňů)

Brzdová soustava: 220mm ocelové kotouče, čtyřpístkové třmeny ISR vpředu, dvoupístkové Willwood vzadu, brzdové válce AP Racing

Ovládací prvky: řazení tlačítky pod volantem (magnetický válec), 2 pedály, spojka pod volantem na ruku

Karoserie: kompozitová: nos ze skelné laminátu, uhlíkovo-skelné (CF/Airex/GF) sendvičové panely, palubka z uhlíkového kompozitu, sedačka ze skelného laminátu, závodní šestibodové pásy TRS

Technická specifikace

Prohlédni si technickou specifikace formule Rebels Racing SATURN 6:

Technická specifikace ke stažení (PDF)

Proč SATURN 6 ?

Proč zrovna SATURN 6? ...tento článek Ti napoví, co byl SATURN V, a tato dvě videa zase ukáží, jak to vypadalo, když nastartoval své motory.

Obrázky formule SATURN 6

Formule SATURN 6 na trati v rakouském Spielbergu

Formule Rebels Racing SATURN 6 na trati Formula Student Austria, disciplína Endurance



Formule SATURN 6 před dokončením

SATURN 6 před dokončením



Design formule SATURN 6 zhora

Design formule SATURN 6 zhora

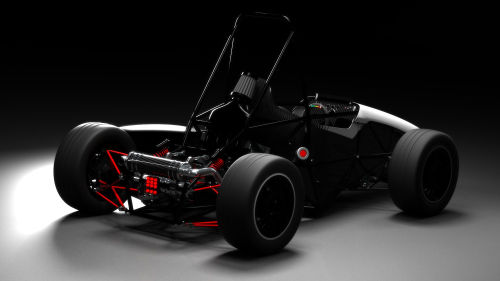

Design SATURNu 6 - pohled zezedu

Designový render - pohled na SATURN 6 zezadu





Naše fáro se právě konstruuje na základě stanovené Koncepce. Jednotlivé vývojové kroky můžeš sledovat v novinkách v článcích Stavy vývoje #i, kde i > 0.









Design formule se vyvíjel a vyvíjí vypadá takto:

Stav vývoje #2: 3D model stavu vývoje #2
Druhý vývojový stupeň designu Rebelské formule: 3D render Stav vývoje #2: 3D model stavu vývoje #2
Druhý designový render R1 Pohled zezadu Stav vývoje #2: 3D model stavu vývoje #2
Druhý designový render R1 Náhled do techniky zavěšení Stav vývoje #2: 3D model stavu vývoje #2
První design Rebelské formule3D render









Podpořte nás !

Zaštícení projektu:




Zavodní program 2012:



*6.-7.6.2012 Autosalon Grand Prix
Autosalon zrušen :-(



11.-15.7.2012 Silverstone



17.-20.7.2012 Red Bull Ring, Spielberg



17.-20.8.2012 Györ

*V případě, že se závod bude konat.

Zavodní program 2013:



*4.-5.4.2013 Autosalon Grand Prix

*V případě, že se závod bude konat.
